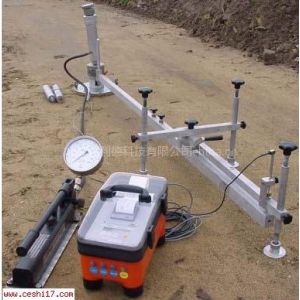

Ev2静态变形模量测量仪用来分析和评价土体抵抗变形的能力和承载能力.在大多数情况下电子平板荷载装置也可以用于已有非电子平板荷载装置。位移传感器安装在标准的指示表座上。用户可以方便地更换荷载传感器。
特点：
两种不同型号可供选择
PDG-SD
自动采集数据
自动分析、处理、显示、打印
全天侯的良好可视度
电池持续工作时间长
测试仪完全集成于仪器箱中
PDG-K
加强型自动数据分析处理系统
增加数据管理功能
与PC连接传输数据
数据过程处理和打印表格功能
显示应力-位移曲线
方便的键盘输入功能
技术参数
加载装置
液压泵：压力100kN
压力缸：可承受压力100kN、冲程150mm
高压软管：2m
可插拔式压力缸接长杆：40mm,90mm,120mm,160mm,2×60mm，共6个
带磁性球接头上压板
承载板
承载板：带手柄和盒式水准器
直径：300mm
厚度：25mm
位移测试装置
三点支撑架（带可伸缩、可旋转测量臂和可调节式底座）（符合DIN18134中图3a）
尺寸： 2320×570×420mm（长×宽×高）
重量： 12.5kg
测试数据自动采集装置
采集力和位移值的测试头：
与测量计算器连接,数字式传输信号,***、不受外界干扰
电子式力传感器： 量程：50kN、精度：0.2%
数显电子测量表： 量程：25mm，精度：0.01mm，保护级别IP42
测试数据自动计算处理装置
电子测定仪：字母数字薄膜式按键，采集、存储、处理和显示数据和曲线，菜单导航操作步骤，可存储约250组测试数据及曲线
显示器：尺寸：118×89mm
应力显示精度：每平方米0.0001MN
位移显示精度：0.01mm
可充电电池：独立工作可持续12h，可使用电源充电或车充
计算机键盘：有保护膜，野外环境专用
小型打印机：测试完成后可现场打印测试数据和应力—位移曲线
铝制仪器箱：尺寸：460×360×230mm
重量：14.5kg
计算机应用软件
用于计算机和测量计算器间的数据传输，通过计算机—打印机显示、编辑和打印测试结果，具有数据检索功能，测量数据编辑功能，ASCII数据输出功能，可打印A4幅面的测试报告。
运输包装箱
木制设备箱1： 尺寸：1200mm×250mm×210mm
净重： 11.5kg
木制设备箱2： 尺寸：920mm×405mm×235mm
净重： 12.5kg
